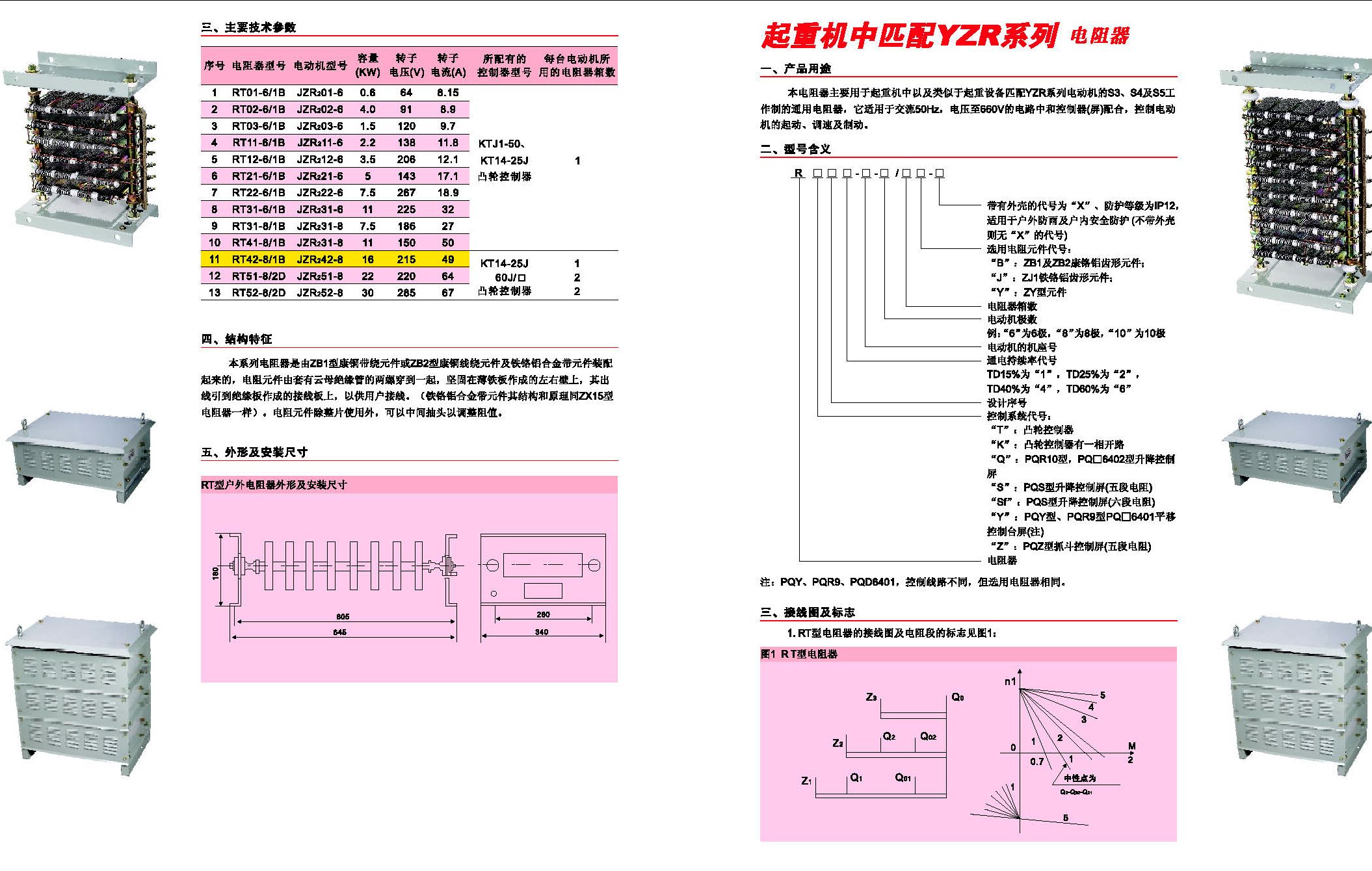

Sơ đồ đấu dây điện trở động cơ roto dây quấn
Sơ đồ chân và đấu dây cho một số dòng điện trở động cơ rotor dây quấn thông dụng có công suất lớn từ 1,5kW đến 200kW. Là loại điện trở chuyên dụng để khởi động và thay đổi tốc độ cho động cơ rotor dây quấn.
Điện trở khởi động và điều khiển tốc độ cho động cơ rotor dây quấn công suất lớn từ 1,5kW đến 200kW gồm có loại: 3 cấp, 5 cấp hoặc 7 cấp điện trở điều khiển và khởi động cho
động cơ. Điện trở được mắc nối tiếp vào mạch rotor giúp giảm dòng khởi động và điều chỉnh tốc độ động cơ.
Đối với động cơ công suất lớn thì điện trở được ghép thành từ nhiều giàn trở để phù hợp với tốc độ và yêu cầu kỹ thuật đặt ra.
Ứng dụng: cầu trục, cần trục cảng, cẩu tháp, xe con cầu trục, cổng trục, nhà máy théo, nhà máy mía đường, thủy điện...vv.
