Sự khác nhau giữa rotor lồng sóc và rotor dây quấn

+ Loại rôto dây quấn: có dây quấn giống như dây quấn stato. Trong máy điện công suất trung bình trở lên, dây quấn rôto thường là kiểu dây quấn sóng hai lớp vì bớt được dây đầu nối, kết cấu dây quấn trên rôto chặt chẽ. Trong máy điện cỡ nhỏ, thường dùng dây quấn đồng tâm một lớp. Dây quấn ba pha của rôto thường đấu sao, ba đầu còn lại được nối với ba vành trượt làm bằng đồng gắn ở một đầu trục, cách điện với nhau và với trục. Thông qua chổi than và vành trượt, có thể nối dây quấn rôto với điện trở phụ bên ngoài để cải thiện tính năng mở máy, điều chỉnh tốc độ hoặc cải thiện hệ số công suất của máy. Khi làm việc bình thường, dây quấn rôto được nối ngắn mạch. cách nối dây rôto dây quấn với điện trở bên ngoài và ký hiệu của nó trong các sơ đồ điện

+. Loại rôto lồng sóc: kết cấu của loại dây quấn này rất khác với dây quấn stato. Loại rôto lồng sóc công suất >100kW, trong các rãnh của lõi thép đặt các thanh đồng, hai đầu nối ngắn mạch bằng hai vòng đồng tạo thành lồng sóc. Ở động cơ công suất nhỏ, lồng sóc được chế tạo bằng cách đúc nhôm vào các rãnh lõi thép rôto, tạo thành thanh nhôm, hai đầu đúc vòng ngắn mạch . Động cơ điện rôto lồng sóc gọi là động cơ không đồng bộ rôto lồng sóc

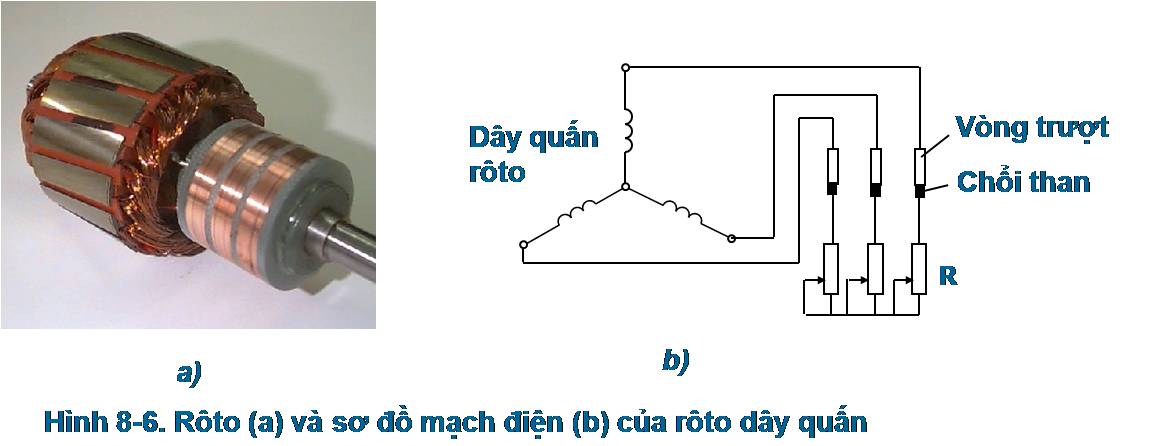

+ Loại rôto kiểu dây quấn: Dây quấn được đặt trong rãnh của lõi thép rôto. Dây quấn 3 pha của rôto thường đấu hình sao (Y), ba đầu còn lại được nối với ba vòng trượt làm bằng đồng cố định ở đầu trục (hình 8-6a), tì lên ba vòng trượt là ba chổi than (hình 8-6b). Thông qua chổi than có thể ghép thêm điện trở phụ hay đưa sức điện động phụ vào mạch rôto để cải thiện đặc tính mở máy, điều chỉnh tốc độ hoặc cải thiện cos. Khi làm việc bình thường dây quấn rôto được nối ngắn mạch.

+ Loại rôto lồng sóc (còn gọi là rôto ngắn mạch):

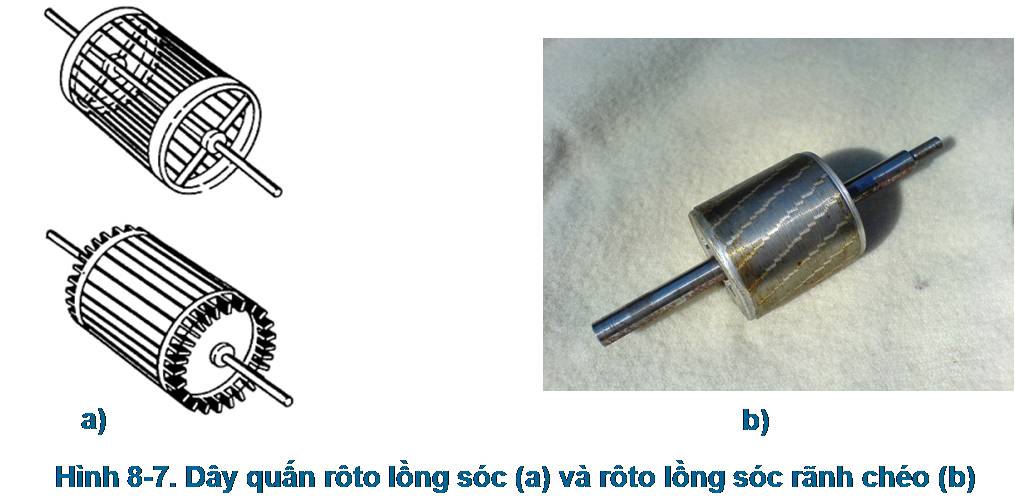

Trong mỗi rãnh của lõi thép rôto đặt vào thanh dẫn bằng đồng hoặc bằng nhôm, hai đầu dài ra khỏi lõi thép. Các thanh dẫn được nối tắt lại với nhau ở hai đầu bằng hai vòng ngắn mạch cũng bằng đồng hoặc nhôm tạo thành một cái lồng (quen gọi là lồng sóc) như ở hình 8-7a. Để cải thiện tính năng mở máy, trong các máy có công suất tương đối lớn rãnh rôto thường làm rãnh sâu hoặc lồng sóc kép (2 rãnh lồng sóc). Trong máy điện cỡ nhỏ, rãnh rôto thường làm chéo đi một góc so với tâm trục để cải thiện dạng sóng s.đ.đ (hình 8-7b).
