Ngày nay việc sử dụng palang cáp điện để nâng hạ hàng hóa gần như chiếm đến 90% thiết bị nâng hạ trong công nghiệp vì những ưu điểm tuyệt vời của nó mang lại, giúp việc bốc xếp hàng hóa trở lên đơn giản và nhanh chóng hơn bao giờ hết tiết kiệm chi phí tối đa giảm sức lao động cho con người. Sau đây chúng ta sẽ tìm hiểu cấu tạo bên trong của 1 bộ palang cáp điện:

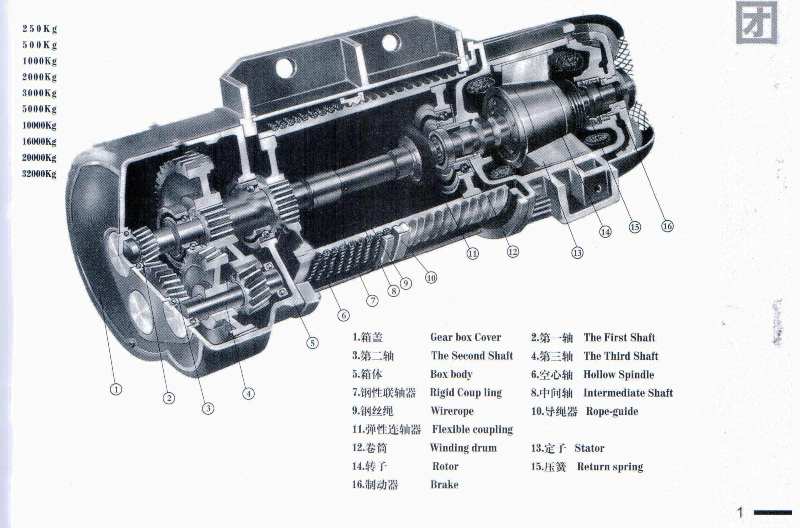

Nhìn vào hỉnh vẽ trên ta có thể thấy cấu tạo bên trong của 1 bộ palang cáp điện bao gồm:

1: vỏ hộp giảm tốc.

2-3-4: bánh răng của hộp giảm tốc.

7-11: khớp nối.

9: cáp thép nâng hạ cáp này sẽ được luồn qua móc cẩu.

12: tang cuốn cáp.

13-14: stator và rotor của động cơ.

16: phanh hãm.

10: bộ rải cáp, gạt cáp.

ngoài ra palang còn có thêm cơ cấu di chuyển dạng treo(dầm đơn) hoặc dạng bò(dầm đôi) để dịch chuyển cho palang dọc theo dầm cầu trục, cổng trục.

17- Móc cẩu palang: được biết đến với tên gọi là móc treo hoặc cẩu, móc câu gồm có 2 loại: móc câu đơn và móc câu kép trong đó loại móc đơn được sử dụng phổ biến nhất. Móc câu dùng để treo các vật có trọng lượng lớn lên tới 20 tấn. Móc kép của pa lăng thường được sử dụng trong trường hợp treo các vật nặng có tác dụng đối xứng vào móc hoặc có thể treo nhiều vật cùng một lúc.

2- Puley dẫn hướng cáp: đó chính là bộ phận giống như ròng rọc, giống như bánh đai của Pa lăng. Tác dụng của Puli còn có tác dụng chuyển hướng cáp và thay đổi hoặc tăng lực cáp, hầu hết puli thường có dạng đĩa tròn cùng rãnh vắt dây cáp.
