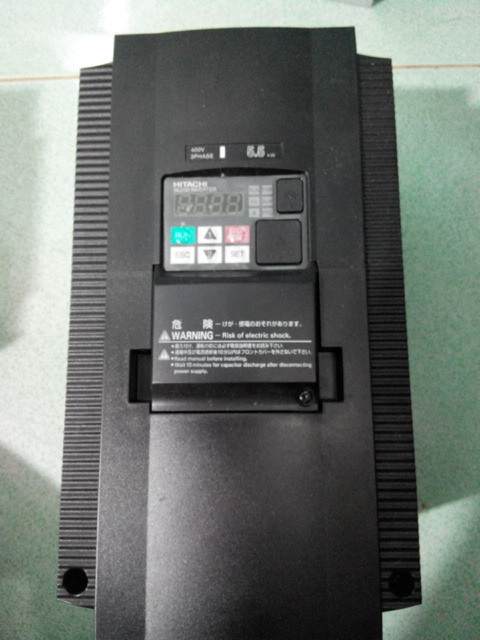

Hướng dẫn cài đặt biến tần Hitachi - cơ bản
CÁCH CÀI ĐẶT CÁC THAM SỐ CƠ BẢN CHO BIẾN TẦN HITACHI
Chúng ta vào các hàm cài đặt sau:
- Nhóm A:
+ A001: chọn 01(điều chỉnh tần số bằng terminal ngoài).
+ A002: chọn 01(chọn tín hiệu chạy bằng terminal ngoài).
+ A003: chỉnh thành 60.0(Hz) (cài đặt tần số cơ bản).
+ A004: chỉnh thành 60.0(Hz) (cài đặt tần số tối đa).
- Nhóm C:
+ C001-C007: định nghĩa chức năng cho các terminal[1]-[7].
+ Các giá trị của terminal[1]-[7]được định nghĩa sẵn như sau: [1]: chạy thuận, [2]: chạy ngược, [3]: chạy tốc độ 1(chạy nhiều cấp tốc độ), [4]: chạy tốc độ 2(chạy nhiều cấp tốc độ), [5]: trạng thái tăng/giảm tốc độ thứ 2, [6]: reset, [7]: giám sát trạng thái của biến tần sau khi khởi động lại.
- Nhóm F:
+ F002: cài đặt thời gian tăng tốc(mặc định sẵn 10.00 giây).
+ F003: cài đặt thời gian giảm tốc(mặc định sẵn 10.00 giây).
- Nhóm H:
+ H002: chọn loại thông số mặc định của động cơ(00: động cơ mặc định là của hãng Hitachi, 01: các loại động cơ thường khác).
+ H003: cài đặt công suất của động cơ.
+ H004: cài đặt số cực của động cơ.
+ H001: dò tự động các thông số khác của động cơ(01: dò với trạng thái động cơ đang dừng, 02: dò với trạng thái động cơ sẽ quay).
Chú ý: khi dò bằng phương pháp động cơ chạy(tuning động), phải kiểm tra lại xem có gây hại gì cho tải hay không. VD: thang máy, tải dệt, cơ cấu cam, dập…
4.3 Chức năng chạy RUN/STOP trên bàn phím, điều chỉnh tần số bằng biến trở ngoài, tần số tối đa là 60Hz.
Chúng ta vào các hàm cài đặt sau:
- Nhóm A:
+ A001: chọn 01 (điều chỉnh tần số bằng terminal ngoài).
+ A002: chọn 02 (chọn tín hiệu chạy bằng bàn phím của biến tần).
+ A003: chỉnh thành 60.0(Hz) (cài đặt tần số cơ bản).
+ A004: chỉnh thành 60.0(Hz) (cài đặt tần số tối đa).
- Nhóm F:
+ F002: cài đặt thời gian tăng tốc (mặc định sẵn 10.00 giây).
+ F003: cài đặt thời gian giảm tốc (mặc định sẵn 10.00 giây).
- Nhóm H:
+ H002: chọn loại thông số mặc định của động cơ(00: động cơ mặc định là của hãng Hitachi, 01: các loại động cơ thường khác).
+ H003: cài đặt công suất của động cơ.
+ H004: cài đặt số cực của động cơ.
+ H001: dò tự động các thông số khác của động cơ(01: dò với trạng thái động cơ đang dừng, 02: dò với trạng thái động cơ sẽ quay).
Chú ý: khi dò bằng phương pháp động cơ chạy(tuning động), phải kiểm tra lại xem có gây hại gì cho tải hay không. VD: thang máy, tải dệt, cơ cấu cam, dập…
4.4 Chức năng chạy RUN/STOP trên bàn phím, điều chỉnh tần số trên bàn phím, tối đa là 60Hz.
Chúng ta vào các hàm cài đặt sau:
- Nhóm A:
+ A001: chọn 02(điều chỉnh tần số bằng bàn phím thông qua hàm F001).
+ A002: chọn 02(chọn tín hiệu chạy bằng bàn phím của biến tần).
+ A003: chỉnh thành 60.0(Hz) (cài đặt tần số cơ bản).
+ A004: chỉnh thành 60.0(Hz) (cài đặt tần số tối đa).
- Nhóm F:
+ F001: cài đặt tần số hoạt động của biến tần(bằng hoặc nhỏ hơn tần số của hàm A004).
+ F002: cài đặt thời gian tăng tốc (mặc định sẵn 10.00 giây).
+ F003: cài đặt thời gian giảm tốc (mặc định sẵn 10.00 giây).
- Nhóm H:
+ H002: chọn loại thông số mặc định của động cơ(00: động cơ mặc định là của hãng Hitachi, 01: các loại động cơ thường khác).
+ H003: cài đặt công suất của động cơ.
+ H004: cài đặt số cực của động cơ.
+ H001: dò tự động các thông số khác của động cơ(01: dò với trạng thái động cơ đang dừng, 02: dò với trạng thái động cơ sẽ quay).
Chú ý: khi dò bằng phương pháp động cơ chạy(tuning động), phải kiểm tra lại xem có gây hại gì cho tải hay không. VD: thang máy, tải dệt, cơ cấu cam, dập…
