Công tắc hành trình đầu tang DZX

Công tắc hạn vị nâng đầu tang được thiết kế nhỏ gọn dễ dàng lắp đặt và thay thế, có tỷ số truyền lớn linh hoạt, phạm vi điều chỉnh rộng. Công tắc hạn chế chiều cao nâng hạ gắn đầu tang cuốn cáp của thiết bị tời như: Tời kéo, tời cẩu tháp, tời cầu trục, tời cẩu chân đế...vv

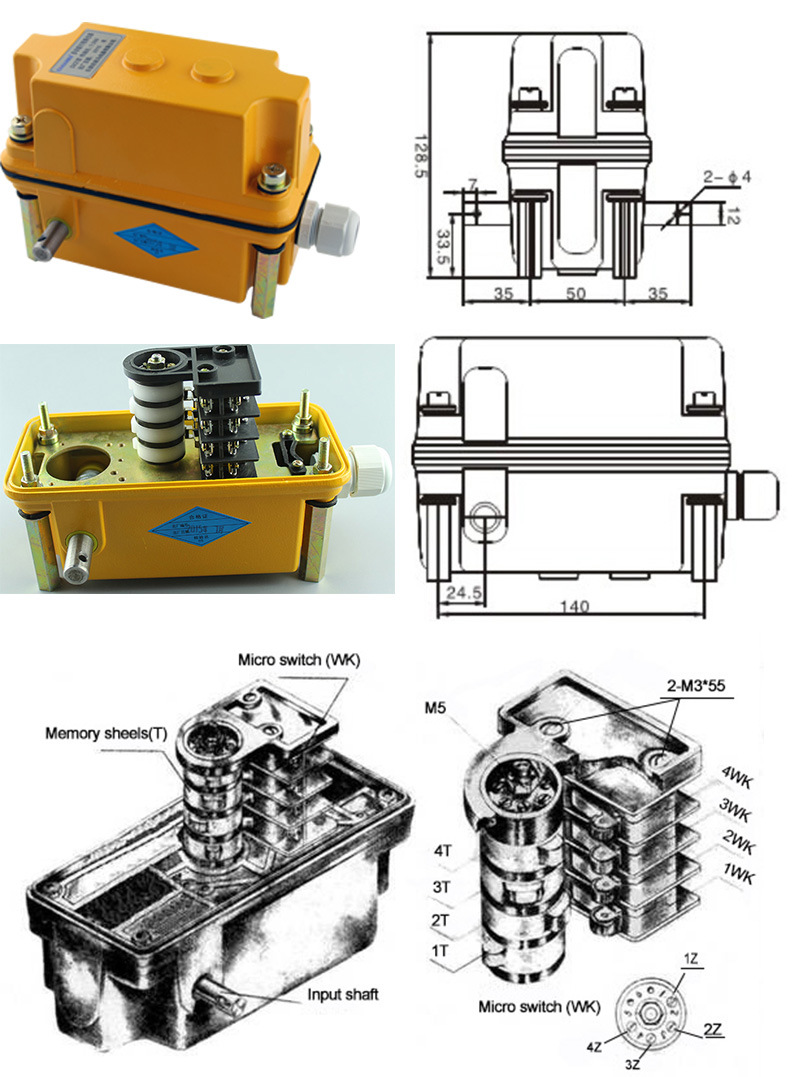

Cấu tạo của bộ hạn vị nâng DZX gồm hệ thống bánh răng nhựa truyền động kiểu bánh vít - trục vít tạo ra tỷ số truyền lớn, Bên trong hệ bánh vít có gắn 1 cơ cấu cam gồm 4 tiếp điểm (4 tiếp điểm này có thể điều chỉnh được) có vị trí tác động do người sử dụng đặt, do đó dựa vào tốc độ tang cuốn và chiều cao nâng hạ khác nhau thì ta chọn tỷ số truyền của hạn vị nâng cho phù hợp.

Tỷ số truyền của bộ hạn chế hành trình nâng hạ DZX có các dải i = 60, 78, đến 210

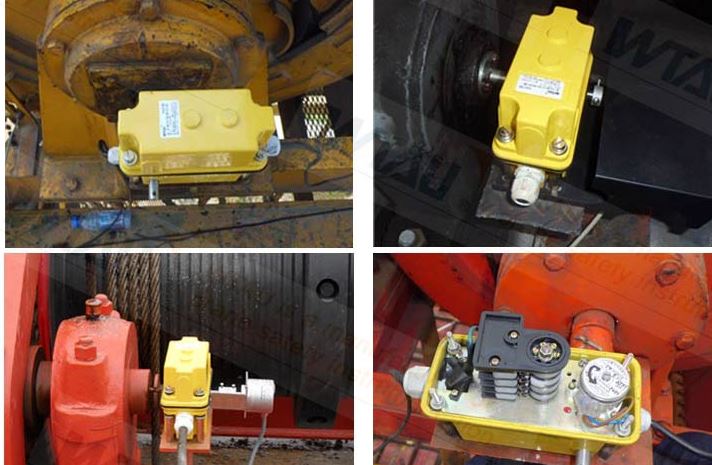

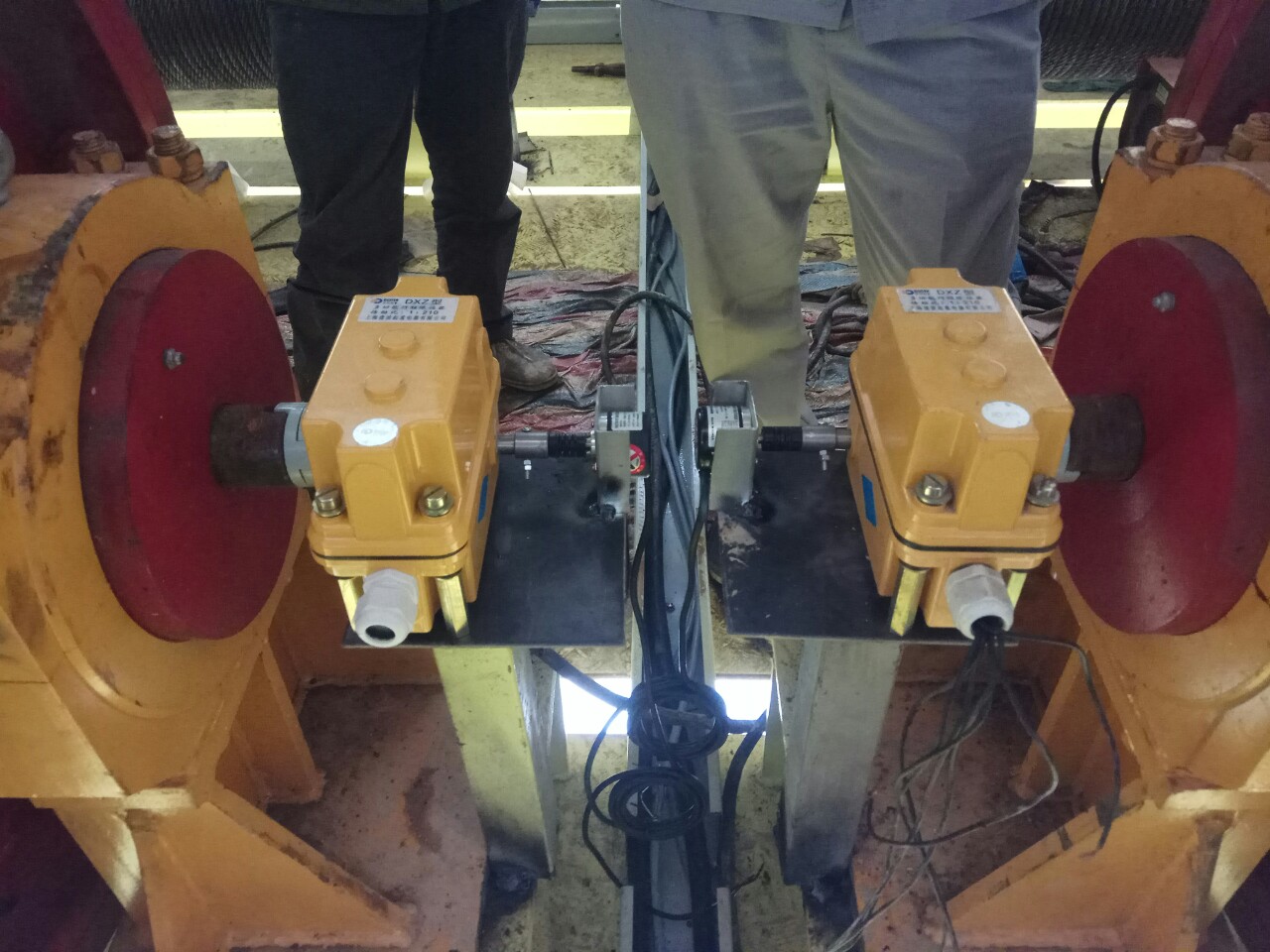

Một số hình ảnh lắp đặt của bộ hạn vị nâng DZX
