Điện trở cẩu trục RS54
Điện trở RS là dòng điện trở khởi động và điều khiển tốc độ cho động cơ rotor dây quấn dạng 3 pha đối xứng, tức là các cấp điện trở được đóng cắt như nhau trên 3 pha của rotor.
Điện trở RS có các model RS31, RS32, RS52, RS54, RS56 tương ứng với các chế độ làm việc từ S3, S4, S5 - 15%, 25%, 40%, 60%.
Loại thông dụng hay dùng nhất cho động cơ YZR là dòng: RS52, RS54 và RS56. Số cấp trở từ 5 cấp đến 7 cấp giúp động cơ thay đổi nhiều cấp tốc độ khi khởi động giảm giật giữa các cấp trở.
Liên hệ đặt hàng: 0987.040.555

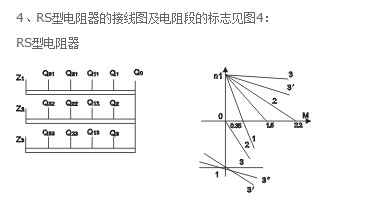

Sơ đồ điện trở RS và đồ thị quan hệ giữa momen và tốc độ:
Nhìn vào sơ đồ điện trở ta thấy sơ đồ đóng ngắt điện trở và đồ thị momen và tốc độ của dòng điện trở RS
Các đầu nối 3 pha của rotor dây quấn sẽ được nối vào Z1,Z2,Z3
Cấp số 1 là: Q1,Q2,Q3
Cấp số 2 là: Q11, Q12,Q13
.... và cứ như vậy cho đến khi Z1,Z2,Z3 ngắn mạch lại với nhau là lúc động cơ đã khởi động và đạt tốc độ cao nhất.
VUI LÒNG LIÊN HỆ VỚI CHÚNG TÔI ĐỂ ĐƯỢC TƯ VẤN VÀ LỰA CHỌN SẢN PHẨM VỚI GIÁ TỐT NHẤT!
